КЛАССИЧЕСКИЕ ЛАЙНЕРЫ TEREX CEDARAPIDS EL JAY ROLLERCONE RC45
КЛАССИЧЕСКИЕ ЛАЙНЕРЫ TEREX CEDARAPIDS EL JAY ROLLERCONE RC45



Как возможно, чтобы альтернативные детали Bogvik имели такое же качество, как и запчасти OEM, по более низкой цене?



В ответ на этот вопрос г-н Фернандо, вице-президент БОГВИК, ответил:



«Оригинальные бренды имеют высокую торговую наценку, поскольку им необходимо учитывать затраты на проектирование оборудования, техническое обслуживание капитальных деталей, накладные расходы, и все это без упоминания более крупных вещей. BOGVIK, с другой стороны, уделяет особое внимание изнашиваемым и запасным частям. Это означает, что мы можем постоянно повышать качество, обновляя нашу продукцию, сохраняя при этом цену, удобную для клиентов ».

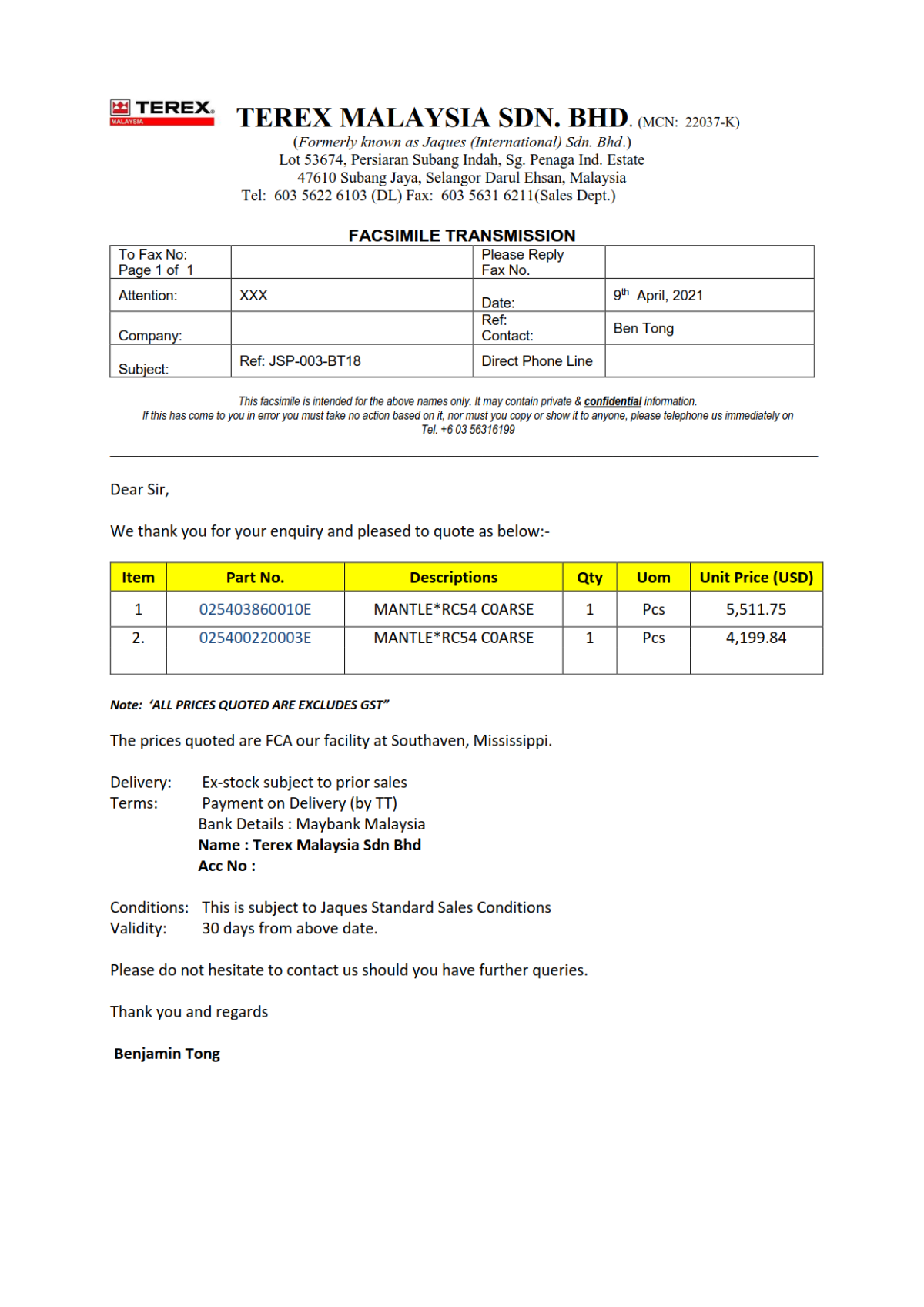

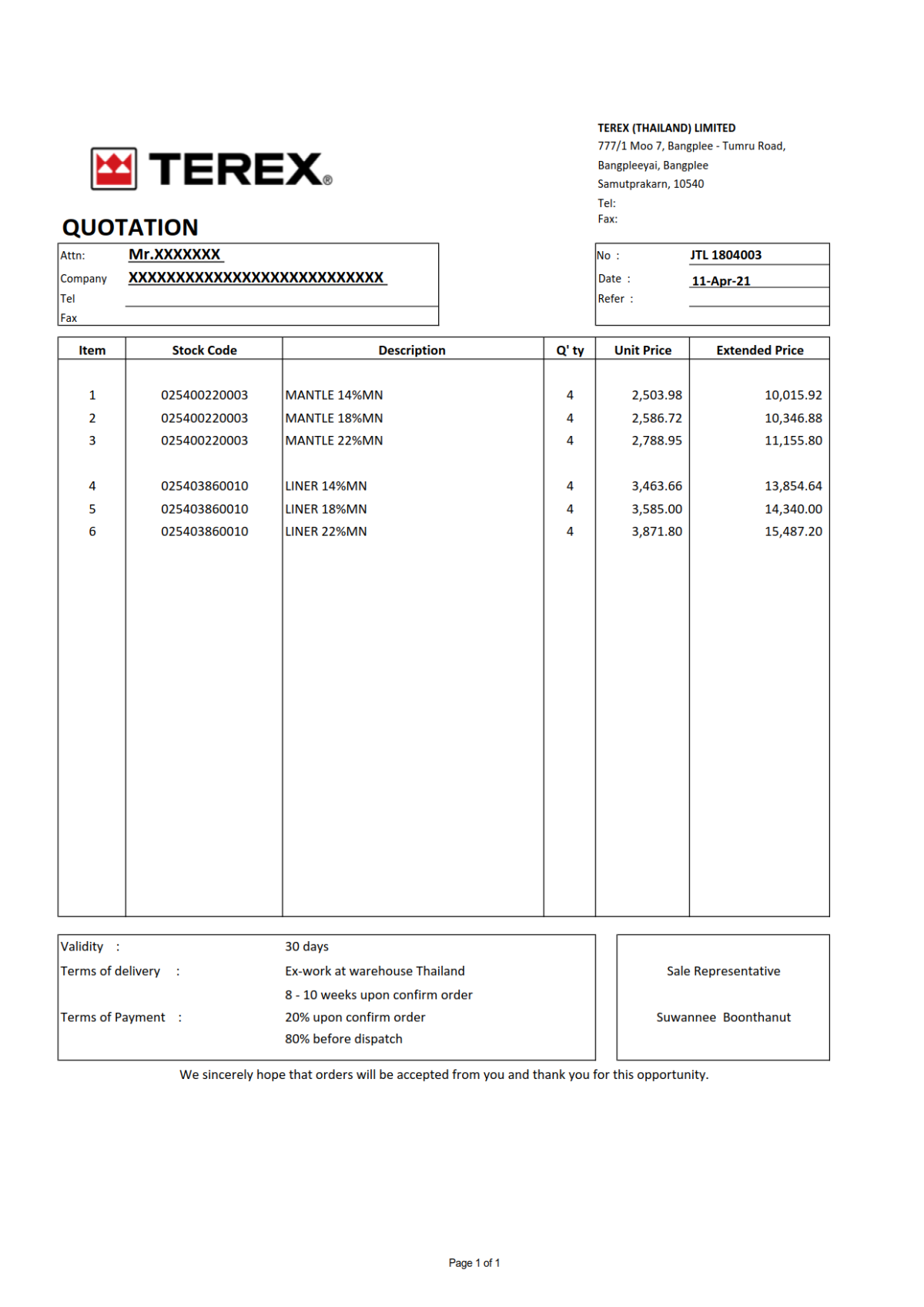

Вот официальное предложение Terex на ЛАЙНЕРЫ CEDARAPIDS EL JAY ROLLERCONE RC45.




Очевидно, что ценовое предложение и дата поставки БОГВИК имеют очевидные преимущества.

БОГВИКу нужно всего около 1/2 цены и 4 недели на выполнение заказа, что значительно сэкономит средства для клиентов.



Принято считать, что фабрики могут сэкономить на дроблении, покупая дешевые детали.

В целом компании стараются постоянно сокращать прямые затраты, но наоборот увеличивают косвенные расходы. Например, если пересчитать стоимость в часах работы оборудования или в стоимости тонны произведенной продукции, одним из самых убыточных параметров будет малый срок службы футеровок.

Высококачественные футеровки для вашего завода могут быть немного дорогими вложениями в краткосрочной перспективе, но они помогут вам значительно сэкономить деньги в долгосрочной перспективе.



Вот наш недавний случай для вашей справки:

Клиенты покупают OEM-вкладыши у производителей оригинального оборудования, но клиенты остались недовольны этими вкладышами не только из-за высокой цены и длительного срока доставки.

После того, как заказчик нашел команду БОГВИК, мы предложили ряд решений по оптимизации и индивидуальных производственных планов для лайнера заказчика.

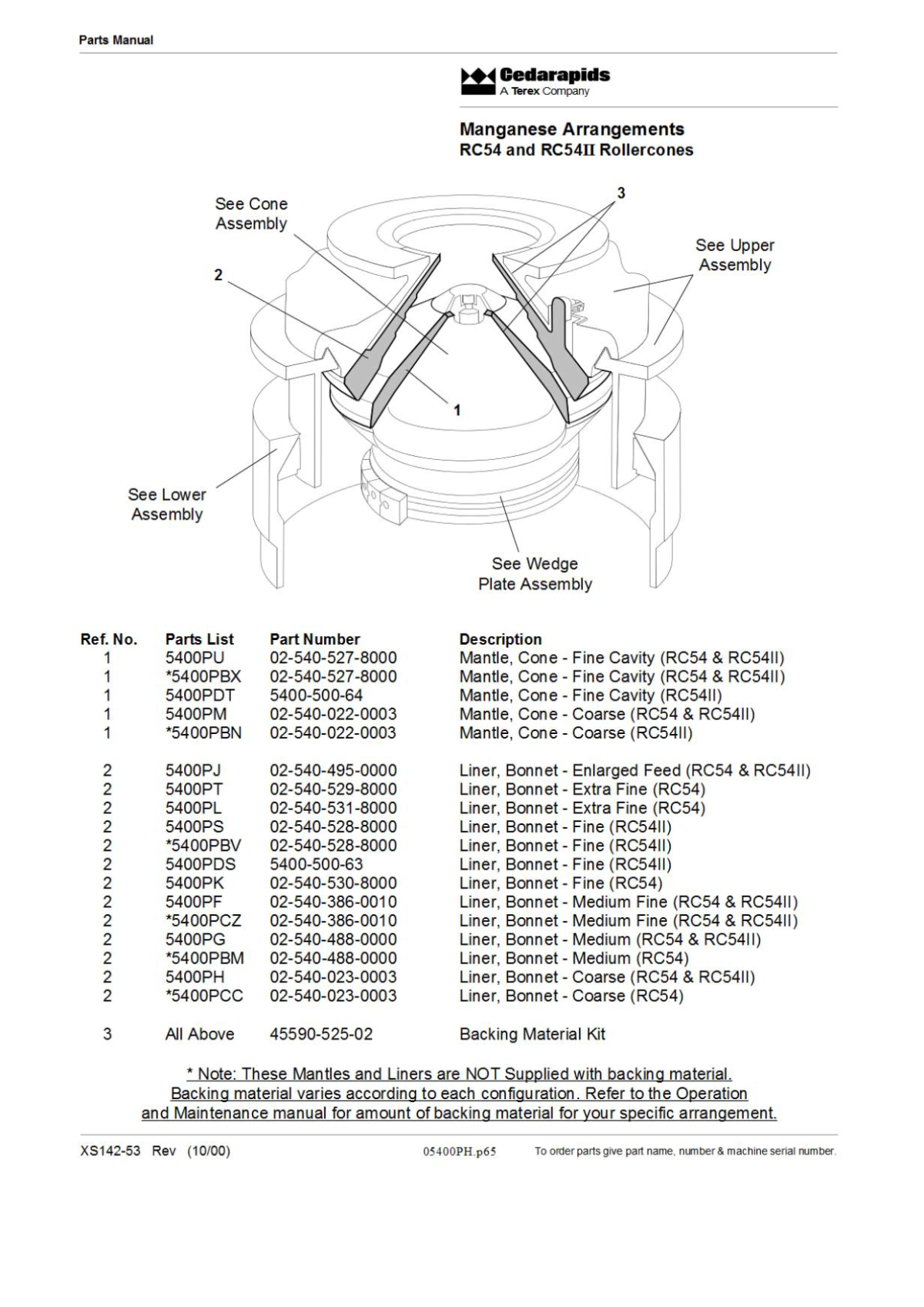

RC54 manual_1.png

RC54腔型大全_1 (2).png


Как переделать лайнер с лучшим качеством, чем OEM? Для нас это сложная работа. Технологичность, износостойкость, внешний вид, Срочная доставка… и т. Д.





Несомненно, создание идеального узора - это первый и самый важный шаг.

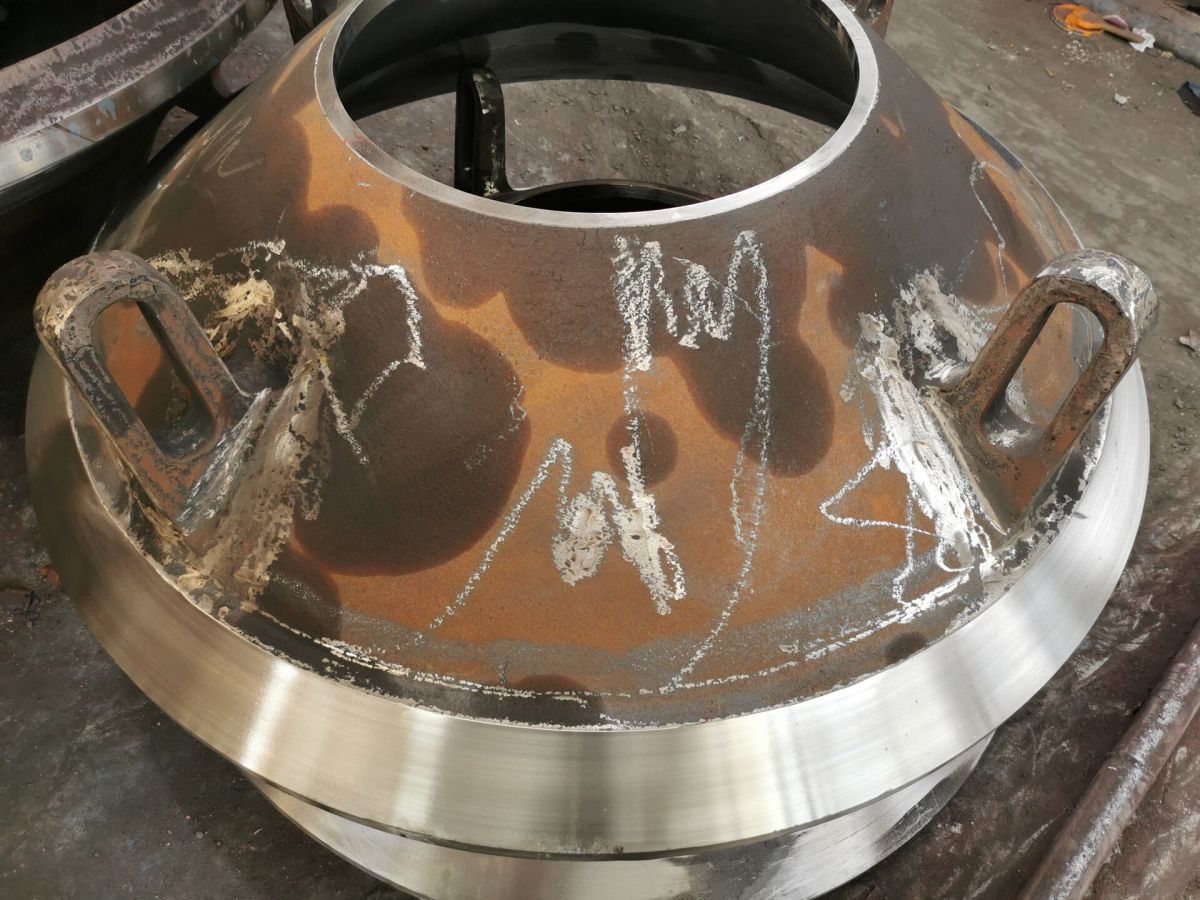

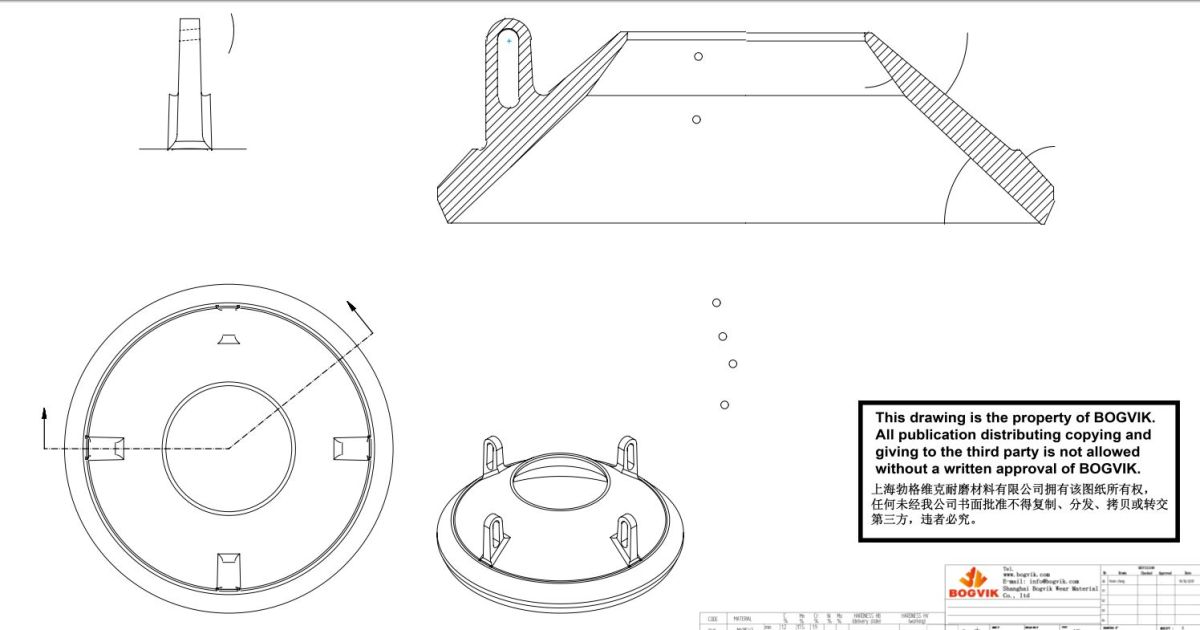

Вкладыши чаши

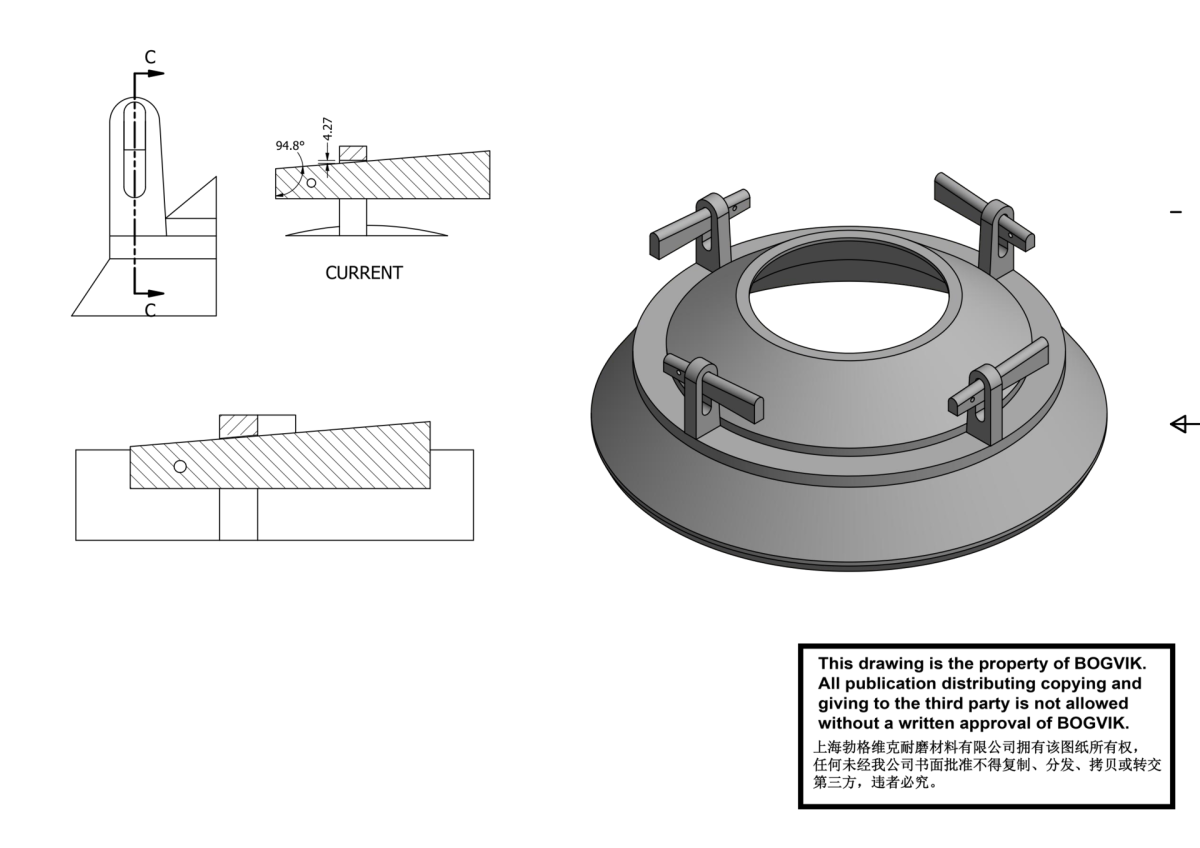

Моделирование сборки детали



Assembly drawing_1.png

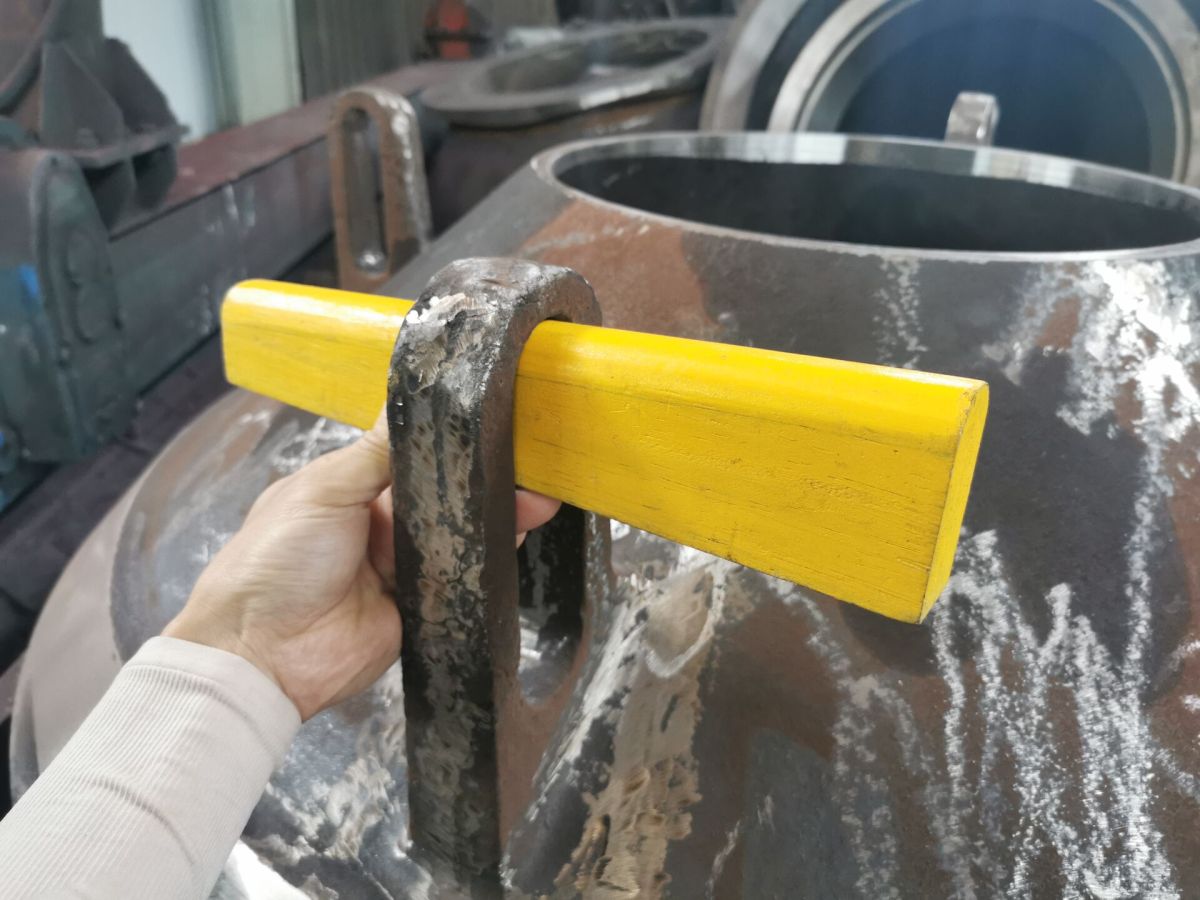

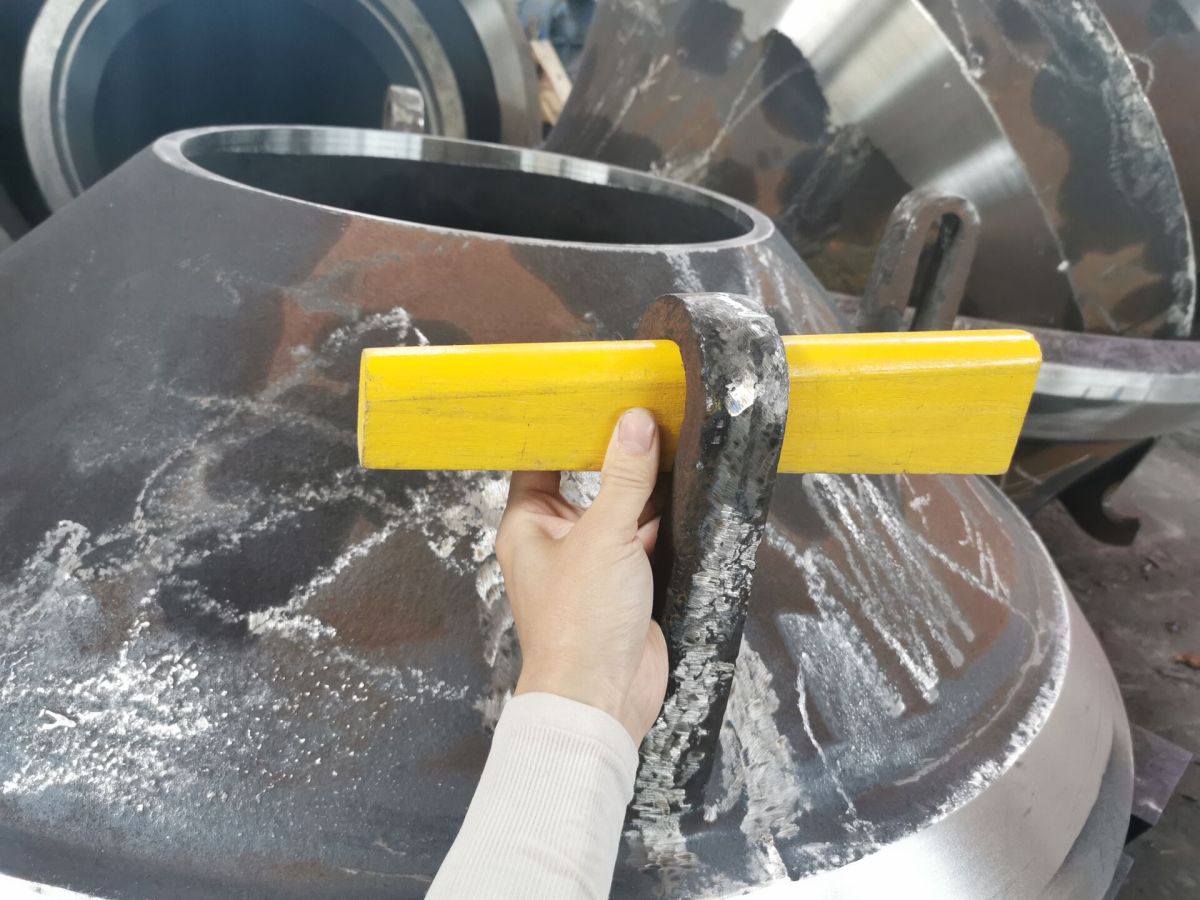

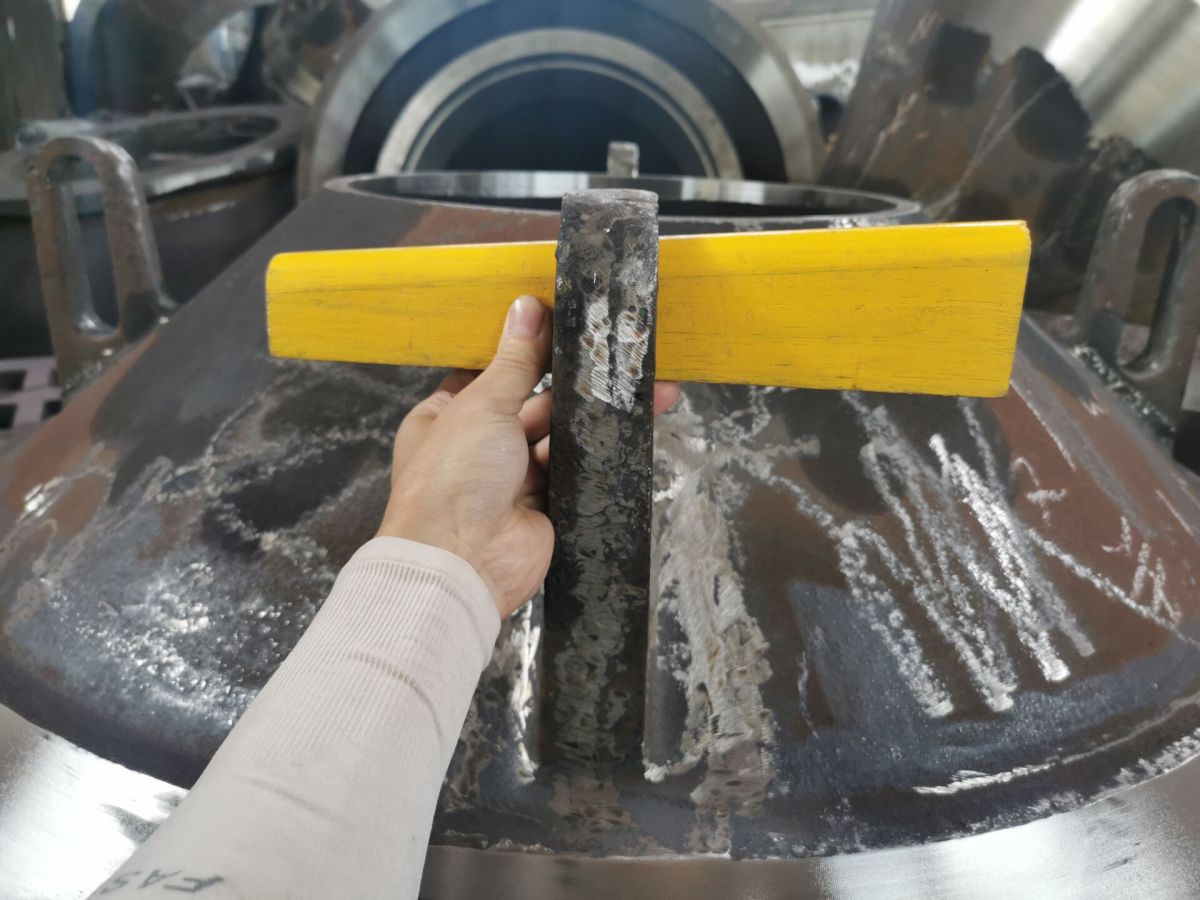

PIN для проверки




Необходимо улучшить проушину для литья, пожалуйста, будьте внимательны при литье стержня.

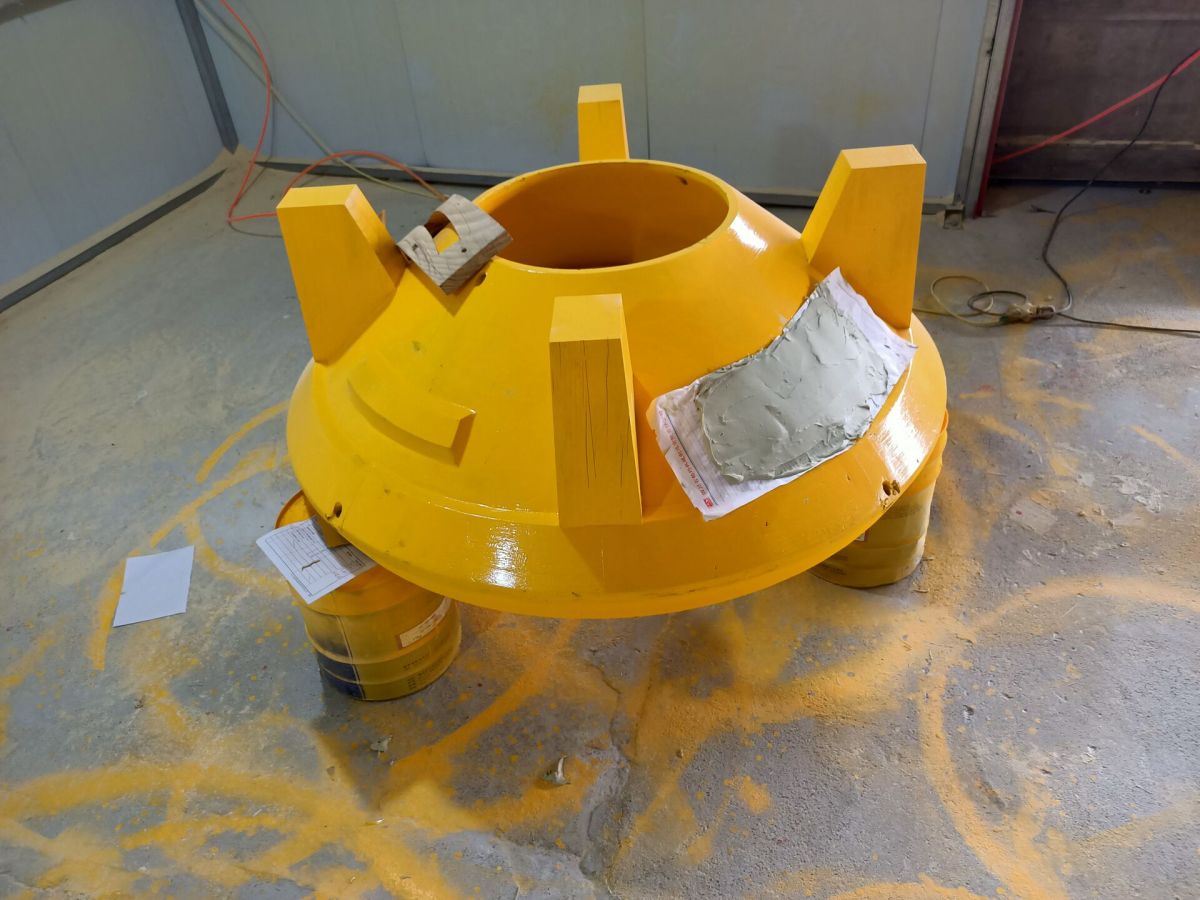

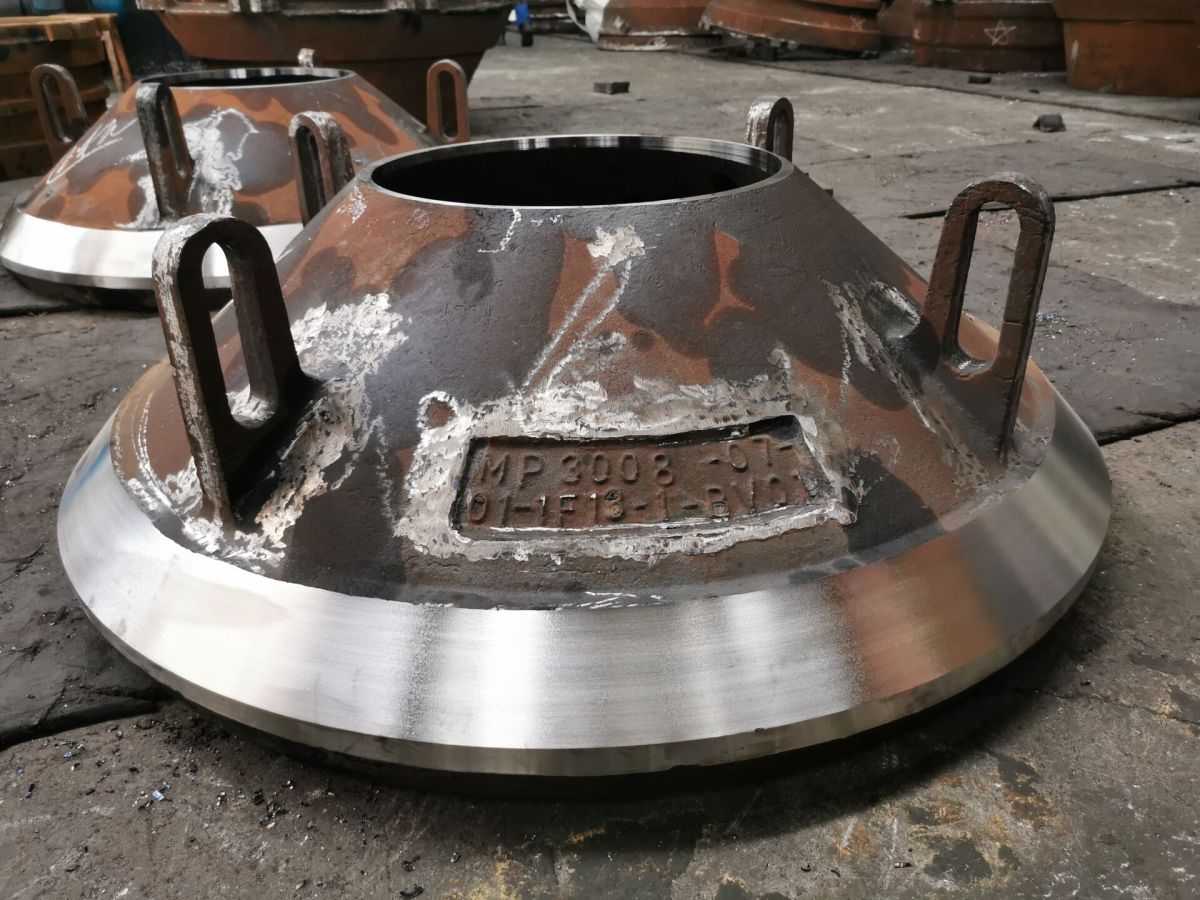

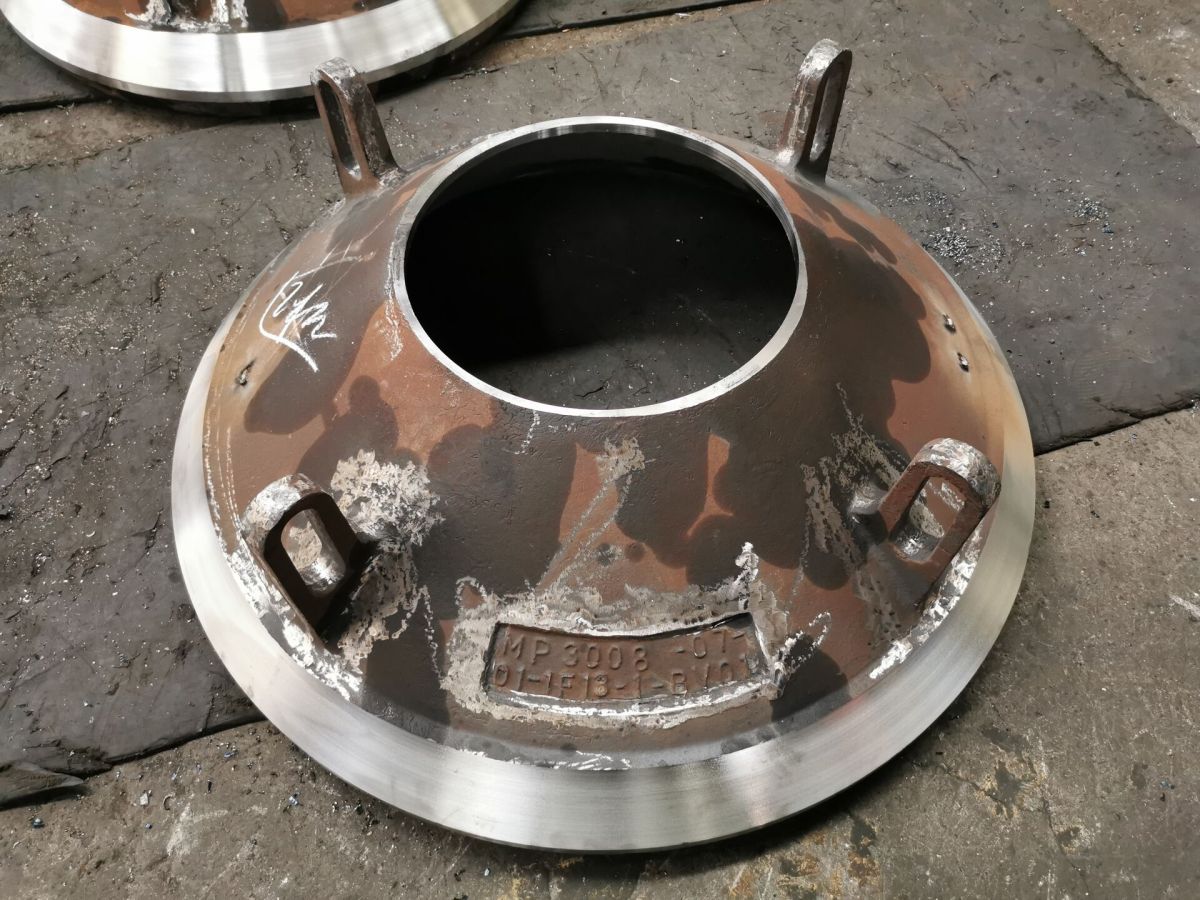

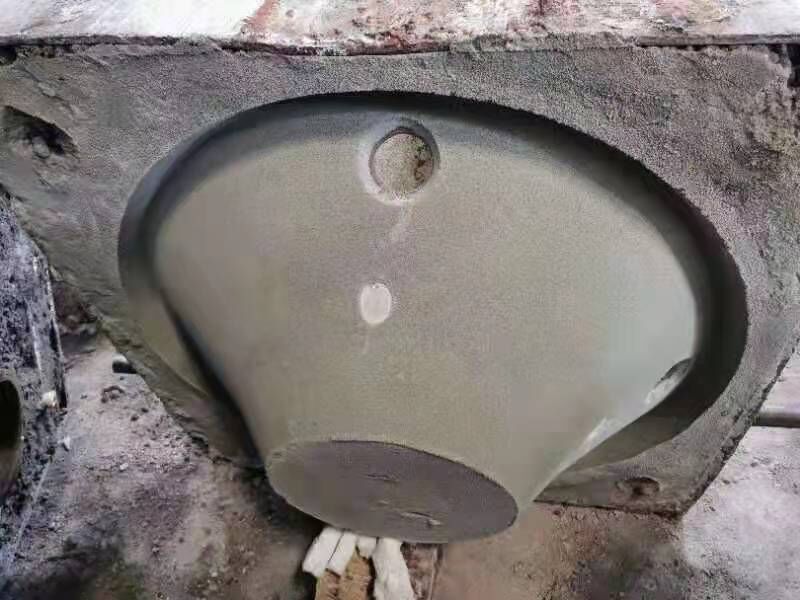

Подготовленный образец

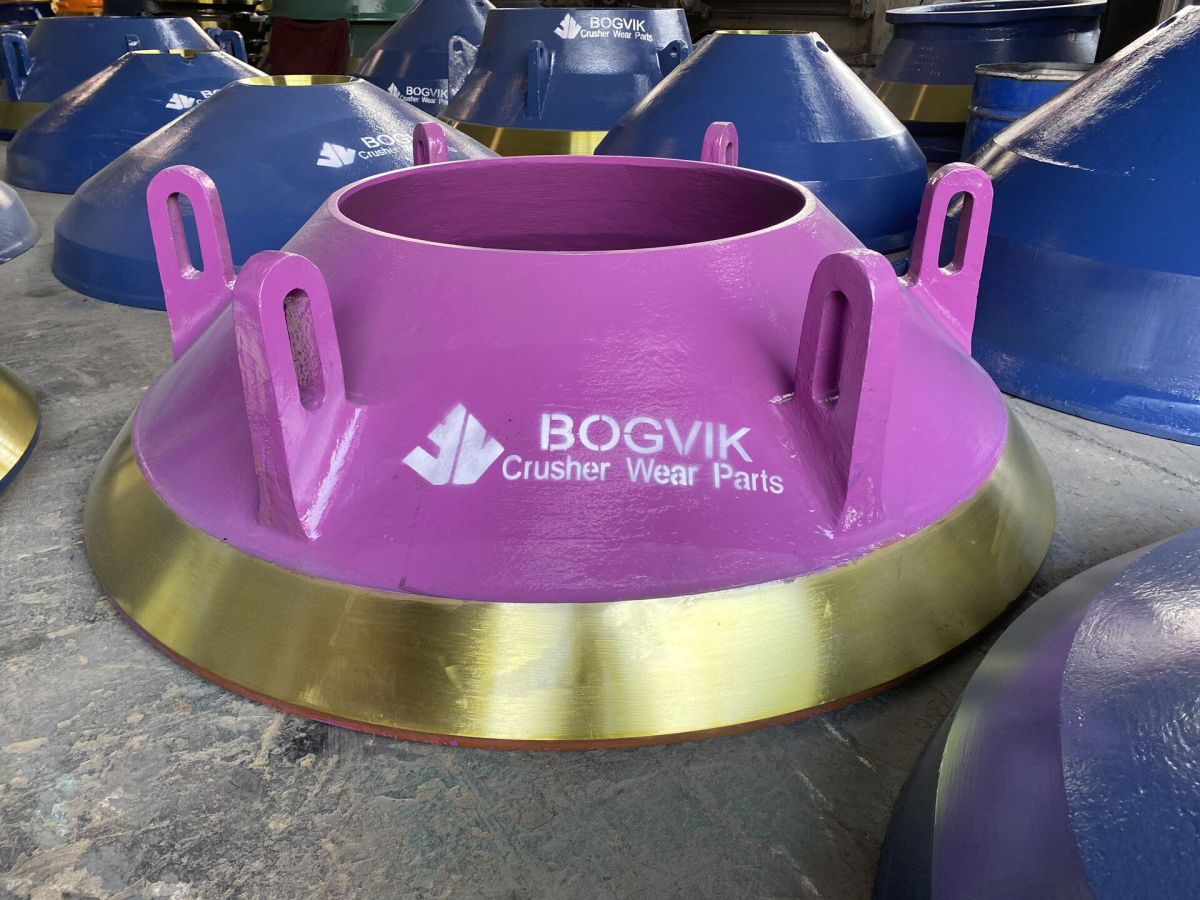

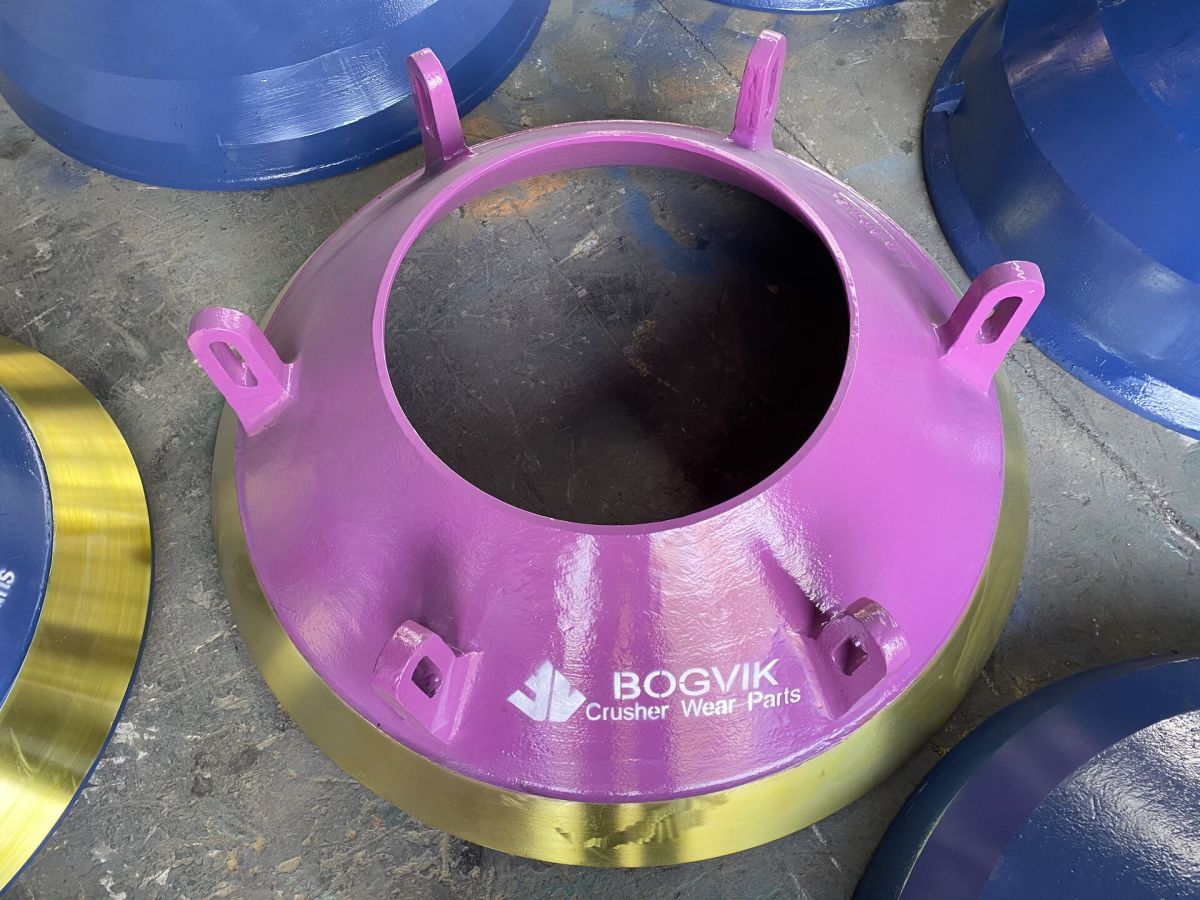

Успех неизбежен, когда все готово


2021-06-19 094845.jpg

2021-06-19 094955.jpg


2021-06-20 084344.jpg

2021-06-20 084350.jpg

2021-06-20 084356.jpg





ТЕРЕКС КЕДАРАПИДЫ

Мантия STD

02-360-022-0003

Лайнер STD - C

02-360-023-0010

Лайнер СТД - М

02-360-386-0010

Мантия FH - C

02-360-363-7001

Лайнер FH- C

02-360-364-7000





TEREX CEDARAPIDS EL JAY ROLLERCONE RC45 CLASSIC





Мантия

02-450-022-0004

Лайнер C

02-450-023-0010

Лайнер МФ

02-450-386-0000

Мантия

02-450-527-8000

Лайнер F

02-450-530-8000

Лайнер EF

02-450-531-8000

Верхний радиальный

02-459-021-0001

Нижний радиальный

02-450-021-0001

Верхняя тяга

02-450-155-7000

Нижняя тяга

02-450-156-0000

Крышка Мантия Гайка

02450-015-000

Ореховая мантия, удерживающая

02450-014-0522

Прижим мантии стиральной машины

02450-016-0520

Кольцо Губка, Резина

02-540-496-7000

Защитник, Мантия удерживает

02-450-015-0000

Винт с головкой, 1-1 / 4 "NC X 2-1 / 2"

7025-186

Гайка, удерживающая мантия

02-450-014-0522

Ключ блокировки

41003-001-13

Шайба, Прижим мантии

02-450-016-0520

Уплотнительное кольцо

00-420-002-4330

Уплотнительное кольцо, верхнее

02-450-007-0001

Комплект уплотнения

02-450-470-0010

Комплект для замены цилиндра

02-450-469-0020

Локоть

00-86B-016-0083

Масляный насос

45155-003-21

Регулировочная прокладка 1/16 "

02-450-550-0550

Регулировочная прокладка 1/8 "

02-450-551-0000

Регулировочная прокладка 3/16 "

02-450-552-0000

Регулировочная прокладка 1/4 "

02-450-553-0000

Регулировочная прокладка 5/16 "

02-450-554-0000

Регулировочная прокладка 3/8 "

02-450-555-0000

Регулировочная прокладка 1/2 "

02-450-556-0000

Регулировочная прокладка 5/8 "

02-450-557-0000

Регулировочная прокладка 3/4 "

02-450-558-0000

Регулировочная прокладка 7/8 "

02-450-559-0000

Регулировочная прокладка 1 "

02-450-560-0000

Регулировочная прокладка 1-1 / 2 "

02-450-561-0001

Гидравлический силовой агрегат, 115 В

02-360-444-0000



ТЕРЕКС СЕДАРАПИД ЭЛЬ ДЖЕЙ РОЛЛЕРКОН RC54 КЛАССИК

Мантия

02-540-022-0003

Лайнер C - IF

02-540-495-0000

Лайнер C

02-540-023-0003

Лайнер М

02-540-488-0000

Лайнер МФ

02-540-386-0010

Мантия

02-540-527-8000

Лайнер F

02-540-530-8000

Лайнер EF

02-540-531-8000

Верхний радиальный

02-540-021-0010

Нижний радиальный

02-540-077-0000

Верхняя тяга

02-540-255-7000

Нижняя тяга

02-540-256-0000

Цилиндр зажима в сборе

02-450-345-0022

Вставка, зажимной цилиндр

02-450-359-0012

U-образный кубок

02-450-279-0000

Кольцо, малое

02-450-367-0000

Кольцо, большое

02-450-366-0000

Моллюск, Поршневой U-образный

02-450-079-0010

Уплотнение, зажимной цилиндр

02-450-383-0010

Оснастка, кольцо

00-330-510-0100

Уплотнение регулировочное Jacl

02-360-243-0010

Кольцо, удерживающее

00-331-162-0000



TEREX CEDARAPIDS EL JAY ROLLERCONE RC60 CLASSIC

Мантия STD

02-600-022-0010

Лайнер STD - C

02-600-023-0010

Лайнер STD- MF

02-600-488-0010

Лайнер STD - MF

02-600-386-0000

Мантия FH

02-600-022-8000

Лайнер FH - C

02-600-364-8000

Лайнер FH- F

02-600-023-8000





TEREX CEDARAPIDS EL JAY ROLLERCONE RC66 CLASSIC





Мантия STD

02-660-022-0010

Лайнер STD - C

02-660-023-0000

Лайнер СТД - М

02-660-488-0000

Лайнер STD - MF

02-660-386-0010

Мантия FH - XC

02-660-363-0010

Лайнер FH - XC

02-660-364-8010

Мантия FH - C

02-660-022-8000

Мантия FH - F

02-660-363-8010

Лайнер FH - F

02-660-023-8010

Мантия FH - F

02-660-522-8000

Лайнер FH - XF

02-660-523-8000



TEREX CEDARAPIDS EL JAY ROLLERCONE RC45II / RC45II

Мантия STD

02-450-022-0004

Лайнер C

02-450-023-0010

Лайнер МФ

02-450-386-0000

Мантия F

02-450-527-8000

Лайнер F

02-450-528-8000

Лайнер XF

02-450-529-8000

Верхний радиальный

02-540-021-0010

Нижний радиальный

02-540-077-0000

Верхняя тяга

02-540-255-7000

Нижняя тяга

02-540-256-0000

Цилиндр зажима в сборе

02-450-345-0022

Вставка, зажимной цилиндр

02-450-359-0012

U-образный кубок

02-450-279-0000

Кольцо, малое

02-450-367-0000

Кольцо, большое

02-450-366-0000

Моллюск, Поршневой U-образный

02-450-079-0010

Уплотнение, зажимной цилиндр

02-450-383-0010

Оснастка, кольцо

00-330-510-0100

Уплотнение регулировочное Jacl

02-360-243-0010

Кольцо, удерживающее

00-331-162-0000



ТЕРЕКС КЕДАРАПИД MVP-280

Мантия STD

04200-300-22

Лайнер C

04200-300-24

Лайнер М

04200-300-25

Лайнер МФ

04200-300-26

Мантия F

04200-300-23

Лайнер F

04200-300-27

Лайнер XF

04200-300-28

Верхний радиальный

02-450-021-0001

Нижний радиальный

02-450-021-0001

Верхняя тяга

02-450-155-7000

Нижняя тяга

02-450-156-0000



ТЕРЕКС КЕДАРАПИД MVP-380 и MVP-380X

Мантия STD

04800-300-24

Лайнер C

04800-300-67

Лайнер М

04800-300-73

Лайнер МФ

04800-300-69

Мантия F

04800-300-51

Лайнер F

04800-300-26

Лайнер XF

04800-300-53

Мантия MC

04800-300-24-01

Винт с головкой

07025186

Защитник

024500150000

Круглый 1/2 "X 1-1 / 8"

4120300113

Резиновая шайба

4200024330

Звенеть

025404967000

Орех

024500140522

Шайба

024500160520

Противовес

480030080

Противовес

480030079

Прокладка

480030038

Прокладка

480030037

Комплект подкладочного материала

45590-525-02

Bolt Clevis

TIO505

Крепление штифтового кронштейна

02-480-593-0010

Шайба сферическая 2 ”

TIO5057

Гайка сферическая 2 ”

TIO5058

Шайба 2 ”

TIO5056

Шайба закаленная плоская 3/16 дюйма

07465-011

Шестигранная гайка 2 дюйма NC Jam

7017040

Болт, накидная гайка, колпачок.

07025-186

Колпачок, накидка, орех.

02-450-015-0000

Ключ блокировки ½ "x 1 1/8"

41203-001-13

Гайка, резьба болта - левая

02450-014-0522

Стиральная машина, мантийная фиксация Доу

02-458-016-0520

Кольцо, губчатая резина

02-540-496-7000

Oring 6227-60

00-420-002-4330

Хоппер MVP 380X

04800-302-84

Нижнее уплотнение клиновой пластины

04800-300-10

Верхнее уплотнение клиновой пластины

04800-300-12

Band Seal

04800-300-40

Печать головы

04800-300-13

Печать головы

05800-300-13

Уплотнение основной рамы

04800-300-11



ТЕРЕКС КЕДАРАПИДЫ MVP-450 и MVP-450X

Мантия STD

05400-300-20

Лайнер C

05400-300-15

Лайнер М

05400-300-16

Лайнер МФ

05400-300-17

Мантия F

05400-300-21

Лайнер F

05400-300-18

Лайнер XF

05400-300-19

Мантия MC

05400-300-20-01

Верхний радиальный подшипник

02-540-021-0010

Нижний радиальный подшипник

02-540-077-0000

Нижний упорный подшипник

02-540-156-0000





ТЕРЕКС КЕДАРАПИДЫ MVP-550 и MVP-550X

Мантия STD

06000-300-01

Лайнер C

06000-300-03

Лайнер М

06000-300-04

Лайнер МФ

06000-300-05

Мантия F

06000-300-02

Лайнер F

06000-300-06

Лайнер XF

06000-300-07

Мантия MC

06000-300-01-01



C1540
Средний грубыйГрубыйЧРЕЗВЫЧАЙНО ГрубыйОтличноАвтомобильный песокСверхмощный
18%Мантия31.12.025231.12.025231.12.0252NA31.12.0252603/9273E
Вогнутый31 декабря 2016 г.31.12.0315 603_9107603/9053E (410KG)NA31 декабря 2017 г.603/9274E
22%Мантия31.12.0355 603_9106NA31.12.0355NA31.12.0355603/9273TT
Вогнутый31.12.0358 (603_9052)NA603/9053TT (410KG)NA603/9071TT (440KG)603/9274TT
C1545
Medium Coarse Coarse EXTRA COARSE Fine Auto SandHeavy Duty
18%МантияCW023-006-MN180($ 576 кг$VALUEdata-gallery="1" data-med-size="800x600" data-size="800x600" data-med="//img.bjyyb.net/sites/59000/59293/20210621122410461.jpg@!jw800"NACW023-006-MN180CW023-006-MN180NACW023-007-MN180
ВогнутыйCW023-003-MN180($ 595 кг$VALUEdata-gallery="1" data-med-size="800x600" data-size="800x600" data-med="//img.bjyyb.net/sites/59000/59293/20210621122410461.jpg@!jw800"N.ACW023-005-MN180CW023-002-MN180NACW023-008-MN180
22%МантияCW023-006-MN220N.ACW023-006-MN220CW023-006-MN220NACW023-007-MN220
ВогнутыйCW023-003-MN220N.ACW023-005-MN220CW023-002-MN220NACW023-008-MN220
C1550
Medium Coarse Coarse EXTRA COARSE Fine Auto SandHeavy Duty
18%Мантия603/1508E (760KG)NANANA603/1508E (760KG)603/1617E
Вогнутый603/1416E (830KG)NANANA603/1407E (1030KG)603/1618E
22%Мантия603/1508TT (760KG)NANANA603/1508TT (760KG)603/1617TT
Вогнутый603/1416TT (830KG)NANANA603/1407TT (1030KG)603/1618TT
C1554
Medium Coarse Coarse EXTRA COARSE Fine Auto SandHeavy Duty
18%Мантия054003002001E (854KG)054003002001E (854 кг)054003002001E (854KG)054003002001E(854KG)054003002001E (854KG)N.A
Вогнутый0540030015E (1100KG)0540030016E (1190KG)0540030018E0540030018E0540030019E(1160KG)N.A
22%Мантия054003002001TT (854 кг)054003002001TT(854KG)054003002001TTN.AN.AN.A
Вогнутый0540030015TT (1100KG)0540030016TT (1190 кг)0540030017TTN.AN.AN.A



SUPERTOOTHКАРЬЕРНЫЙ ЗУБMULTI TOOTHСТАНДАРТНЫЙ ЗУБHEAVY DUTY
FIXED600 / 8048E (630 кг)NA600 / 8039E (626 кг)600 / 8011E (600 кг)NA
КАЧАТЬ600 / 8049E (755 кг)NA600 / 8040E (588 кг)600 / 8012E (650 кг)NA
FIXED600 / 8048TTNANANANA
КАЧАТЬ600 / 8049TTNANANANA
FIXED600/8056 (21 кг)NA600 / 8058E (18,5 кг)600 / 8021M (21 кг)NA
КАЧАТЬ600/8057 (26 кг)NA600 / 8059E (21,5 кг)600 / 8022M (1 кг)NA
600/8014 (56 кг)
600/8015 (56 кг)
600/8016 (46 кг)
600/8017 (46 кг)

SUPERTOOTHКАРЬЕРНЫЙ ЗУБMULTI TOOTHСТАНДАРТНЫЙ ЗУБHEAVY DUTY
FIXED31.09.010031.09.010231.09.0103N.AN.A
КАЧАТЬ31.09.010131.09.010431.09.0105N.AN.A
FIXED
31.09.0107NAN.AN.A
КАЧАТЬ
31.09.0109NAN.AN.A
CR025-004-001 (87 кг)
CR025-004-002 (51 кг)

SUPERTOOTHКАРЬЕРНЫЙ ЗУБMULTI TOOTHСТАНДАРТНЫЙ ЗУБHEAVY DUTY
FIXEDCW017-002-MN180CW017-004-MN180CW017-006-MN180NANA
КАЧАТЬCW017-001-MN180CW017-003-MN180CW017-005-MN180NANA
FIXEDCW017-002-MN220CW017-004-MN220NANANA
КАЧАТЬCW017-001-MN220CW017-003-MN220NANANA
31.09.0188
31.09.0186

SUPERTOOTHКАРЬЕРНЫЙ ЗУБMULTI TOOTHСТАНДАРТНЫЙ ЗУБHEAVY DUTY
FIXEDCR005-068-001E (1080 кг)CR005-143-001ECR005-072-001E (1015 кг)CR005-008-001E (1230 кг)CW005-167-MN180
КАЧАТЬCR005-067-001E (1190 кг)CR005-141-001ECR005-071-001ECR005-007-001E (1350 кг)N.A
FIXEDCR005-068-001TTNACR005-072-001TTCR005-008-001TTCW005-167-MN220
КАЧАТЬCR005-067-001TTNACR005-071-001TTCR005-007-001TTN.A
FIXEDCR005-068-001MNACR005-072-001M CCR005-008-001MN.A
КАЧАТЬCR005-067-001MNACR005-071-001MCR005-007-001MN.A
FIXEDCR005-070-001 (27 кг)CR005-144-001 - Прав.
CR005-145-001-LH
CR005-074-001 (36 кг)CR005-010-001 (27 кг)N.A
КАЧАТЬCR005-069-001 (27 кг)CR005-142-001CR005-073-001 (36 кг)CR005-009-001 (36 кг)N.A
CR034-013-001
CR034-013-002
CR005-053-001 (97 кг)
CR005-054-001 (97 кг)
CR005-051-001 (110 кг)
CR005-052-001 (110 кг)



SUPERTOOTHКАРЬЕРНЫЙ ЗУБMULTI TOOTHСТАНДАРТНЫЙ ЗУБHEAVY DUTY
FIXED31.10.1174 (1390кг)31.10.0205 (1250 кг)31.10.1171NACW024-001-MN18
КАЧАТЬ31.10.1173 (1260кг)31.10.0210 (1243кг)31.10.1170NAN.A
FIXEDCW024-003-MN180CW024-006-MN180CW024-005-MN180NACW024-001-MN180
КАЧАТЬCW024-002-MN180CW024-007-MN180CW024-004-MN180NAN.A
FIXED31.10.118131.10.0207NANACW024-001-MN220
КАЧАТЬ31.10.117931.10.0212NANAN.A
FIXEDCW024-003-MN220CW024-006-MN220NANACW024-001-MN220
КАЧАТЬCW024-002-MN220CW024-007-MN220NANAN.A
CR024-003-001
CR024-003-002
CR024-003-007
CR024-003-008
31.10.0868
31.10.0870

SUPERTOOTHКАРЬЕРНЫЙ ЗУБMULTI TOOTHСТАНДАРТНЫЙ ЗУБHEAVY DUTY
FIXED31.07.0136 (1782 кг)31.07.0006 (1886 кг)NANACW020-001-MN180
КАЧАТЬCR020-017-001-E (1852 кг)CR020-044-001-E (1886 кг) 31.07.0007NANANA
FIXED31.07.213631.07.0007NANACW020-001-MN220
КАЧАТЬCR020-017-001TTCR020-044-001TTNANANA
МашинаМартенситныйСредний хромВысокий хромМартенситный / Ce-
набегающий
Средний хром /
Керамика
Высокий хром /
Керамика
Низкая планкаМарганец
1–100
Старый код детали
CR004-012-001 (143 кг)CR004-001-042 (143 кг)CW002-001-CR27CR004-076-001N.AN.ACR004-028-001 (121 кг)
1–100
Код новой детали
CW004-001-MA500CW004-001-CR18CW004-001-CR27CW004-001-MACCW004-001-CR18CCW004-001-
CR27C
CW004-002-MA500
1-110
    (Same as 1-1310
12.99.1102 (200 кг)12.99.110312.99.110412.99.0103N.A12.99.001012.99.0105
1-120CW027-001-MA50CW027-001-CR018CW027-001-
CR027
CW027-001-MACCW027-001-CR18CCW027-001-CR27CCW027-002-MN180
1-130
(То же, что 1-1312
31.11.2040 / 31.1040 (360 кг) 044317040931.11.226031.11.2258443170415N.A31.11.126031.11.1265
1-140CW032-001-MA500CW032-001-CR18CW032-001-CR27CW032-001-MACCW032-001-CR18CCW032-001-CRCCW032-002-MA500
Pegson 428 и 4242SR TrakpactorA6984 / 121 (213 кг)
A6984 / 83 (210 кг)



A6984 / 77 (184 кг) A6984 / 78 (184 кг) A6984 / 79 (184 кг)
Тракпактор Pegson XH250CR004-012-001 (143 кг)
CR004-001-042 (143 кг)



CR004-028-001 (121 кг)
Pegson XH320SR ТракпакторCR014-009-001 (218 кг)CR014-046-001 (219 кг)CR014-113-001 (121 кг)
CR014-164-001 (218 кг)

CR014-028-001 (121 кг)
Pegson XH500Трактор415kg









Дата:2021/06/21
Предыдущая:Вкладыши VERTIMILL
Следующий:Trio Jaw Plate
